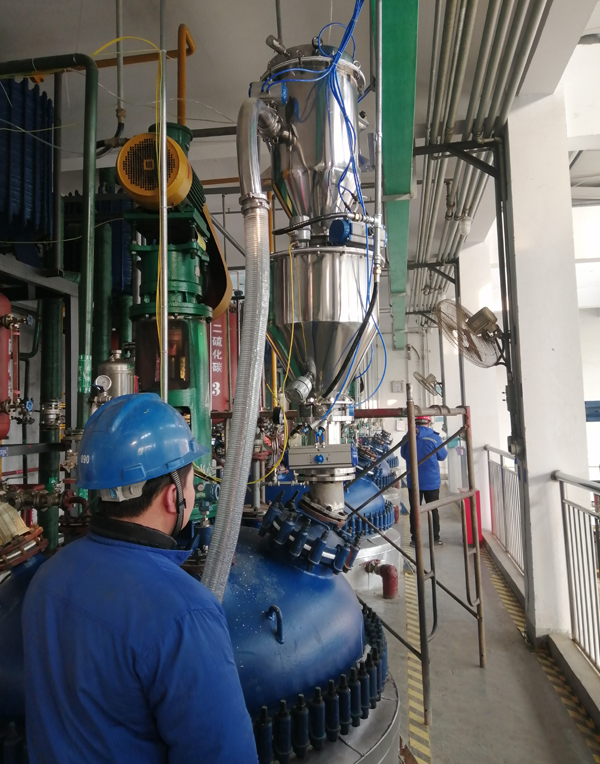

化工廠五硫化二磷、氫氧化鉀輸送真空輸送氮氣保護案例說明

1. 方案背景

五硫化二磷（P?S?）和氫氧化鉀（KOH）是化工生產中常用的原料，分別用于制造含磷化合物和堿性化學品。由于這兩種物料具有腐蝕性、吸濕性或易燃性，傳統的人工輸送方式存在安全隱患和效率低下的問題。本方案采用真空輸送系統，并結合氮氣保護，確保物料輸送的安全、高效和環保。

2. 方案概述

本方案針對五硫化二磷和氫氧化鉀的物料特性，設計了一套真空輸送系統，并在輸送過程中引入氮氣保護，防止物料與空氣接觸，避免吸濕、氧化或反應。系統包括真空輸送設備、氮氣保護裝置、控制系統等，確保物料從儲料倉到反應設備的精準、安全輸送。

3. 設備組成

3.1 真空輸送系統

• 功能：通過真空吸力將物料從儲料倉輸送至目標設備。

• 特點：

  • 密閉輸送，避免物料與空氣接觸。

  • 高效輸送，減少物料殘留。

  • 配備防爆裝置，確保安全。

3.2 氮氣保護裝置

• 功能：在輸送過程中向系統注入氮氣，形成惰性環境。

• 特點：

  • 防止物料吸濕、氧化或與空氣發生反應。

  • 氮氣流量可調，適應不同物料需求。

  • 配備氮氣純度檢測裝置，確保保護效果。

3.3 輸送管道

• 功能：連接儲料倉和目標設備，輸送物料。

• 特點：

  • 采用耐腐蝕、耐磨損材料（如不銹鋼或特殊涂層）。

  • 管道內壁光滑，減少物料堵塞。

  • 支持多路徑設計，適應復雜布局。

3.4 控制系統

• 功能：實現設備的自動化控制和監控。

• 特點：

  • PLC控制，支持自動運行和故障報警。

  • 觸摸屏操作界面，方便參數設置和狀態監控。

  • 具備數據記錄功能，便于生產管理。

3.5 儲料倉和料斗

• 功能：儲料倉用于存放物料，料斗用于暫存和卸料。

• 特點：

  • 儲料倉容量可根據需求定制。

  • 料斗設計合理，確保物料順暢卸料。

4. 工作流程

4.1 五硫化二磷輸送流程

1. 氮氣置換：在輸送前，向儲料倉和輸送管道注入氮氣，置換空氣。

2. 吸料：真空輸送系統通過吸料管將五硫化二磷從儲料倉吸入料斗。

3. 輸送：五硫化二磷通過密閉管道輸送至目標設備，過程中持續注入氮氣。

4. 卸料：將五硫化二磷從料斗卸入目標設備。

5. 循環操作：系統自動循環，實現連續輸送。

4.2 氫氧化鉀輸送流程

1. 氮氣置換：在輸送前，向儲料倉和輸送管道注入氮氣，置換空氣。

2. 吸料：真空輸送系統通過吸料管將氫氧化鉀從儲料倉吸入料斗。

3. 輸送：氫氧化鉀通過密閉管道輸送至目標設備，過程中持續注入氮氣。

4. 卸料：將氫氧化鉀從料斗卸入目標設備。

5. 循環操作：系統自動循環，實現連續輸送。

5. 方案優勢

• 安全可靠：氮氣保護防止物料與空氣接觸，避免吸濕、氧化或反應。

• 高效精準：自動化操作，減少人工干預，提高生產效率。

• 環保無塵：密閉輸送，防止粉塵外溢，改善工作環境。

• 耐腐蝕性：設備采用耐腐蝕材料，適應五硫化二磷和氫氧化鉀的化學特性。

• 靈活性強：支持多路徑輸送，適應復雜生產布局。

6. 應用場景

• 五硫化二磷輸送：用于制造含磷化合物、農藥、潤滑油添加劑等。

• 氫氧化鉀輸送：用于制造堿性化學品、電池電解液、化肥等。

• 其他化工行業：適用于需要輸送腐蝕性、吸濕性或易燃性物料的場合。

7. 注意事項

• 設備選型：根據物料特性（如腐蝕性、吸濕性）選擇合適的設備型號和材質。

• 氮氣純度：確保氮氣純度符合要求，避免影響保護效果。

• 定期維護：定期檢查輸送管道、真空泵和氮氣保護裝置，確保設備正常運行。

• 操作培訓：對操作人員進行專業培訓，確保規范操作。

• 安全防護：確保設備具備必要的安全防護措施，如防爆、防靜電設計。

8. 總結

本方案通過真空輸送系統和氮氣保護，實現了五硫化二磷和氫氧化鉀的安全、高效、環保輸送，適用于化工行業的生產需求。具有安全可靠、高效精準、耐腐蝕等優勢，可顯著提升生產效率和安全性。方案可根據具體需求進行定制化設計，滿足不同場景的應用。

說明：

• 該方案為通用設計，具體實施時需根據物料特性和現場條件進行調整。

• 設備選型和配置需結合實際生產需求進行優化。
